如何鉴别建筑密封胶有没有填充矿物油呢？

　　昨天的白云在线问题《使用便宜的硅酮密封胶，真的便宜吗？》提到：市面上充斥着大量的劣质硅酮胶产品！它们通常以低价吸引客户，价格非常便宜，刚开始使用也看不出问题，但是几个月到半年以后，这些产品的问题就会逐渐暴露出来，出现开裂、粉化、硬化、流油等问题，给客户带来极大的困扰！这些低价劣质的密封胶主要通过大量使用各种饱和烷烃油（白油、矿物油）取代价格昂贵的有机硅基础聚合物来降低成本，但牺牲了密封胶的耐久性能。今天，我们主要为大家解答如何鉴别建筑密封胶有没有填充矿物油。

　　通过研究各种饱和烷烃油（白油、矿物油）对密封胶的拉伸粘接性、硬度、热老化性能、渗透性能及体积收缩率的影响，我们认为测试密封胶的热失重和体积收缩可以很好的辨别出充油胶。因此，我们为客户推荐以下两种快速鉴别充油胶的方法：

　　方法一：检测密封胶的热失重

　　由于白油（矿物油）沸点低，易挥发，在高温条件下很快会挥发掉，因此测试密封胶在高温后重量损失的方法可以明确判定密封胶是否填充了矿物油。

　　具体操作：

　　取一块铝片，称量其初始重量m₁，在上面刮一层密封胶，再称量其重量m₂，胶样的初始重量即为m₂-m₁。将样品放入250℃的烘箱中，加热120分钟，再检测其重量m₃，计算其重量损失率x。

　　x=(m₂-m₃)/(m₂-m₁)×100%

　　由于硅酮建筑密封胶属于缩合型室温硫化硅橡胶，其固化过程会吸收空气里面的水，同时会释放一些小分子物质。因此硅酮建筑密封胶固化后有一定的质量损失是正常的。但是，这个量通常小于5%。

　　如果用上述方法检测后，发现热失重超过5%，说明密封胶填充矿物油的可能性较大；如果热失重指标超过10%，说明密封胶一定填充了较多的矿物油，坚决不能使用！

　　方法二：在塑料薄膜上打胶，观察薄膜收缩的情况

　　上述方法需要用到天平和烘箱，这些仪器和设备有些工厂或实验室有，但在工地现场很多时候是没有的。那在工地现场我们怎么鉴别一款胶，有没有填充矿物油呢？今天小编就给大家介绍一个由广州白云化工的工程师们开发的既简单又非常有效的鉴别方法！

　　我们的原料只需要一块平整的厚实一点的软质塑料薄膜（比如农用塑料薄膜、PE膜）。

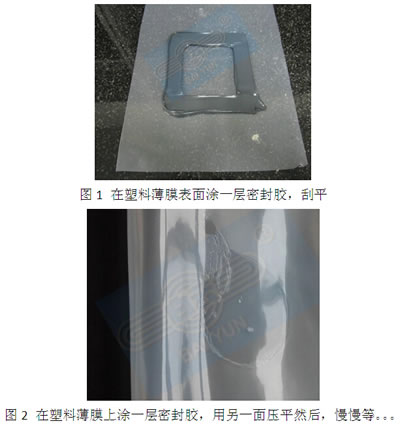

　　将密封胶样涂抹在塑料薄膜上，刮平，使其与塑料薄膜有较大的接触面积，如下面图1所示，或者用塑料薄膜的另一面，将胶压平，如图2所示。

　　2个小时后，密封胶有没有充油就见分晓了！

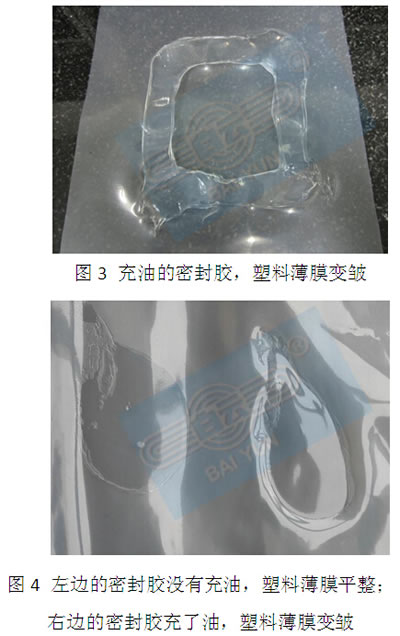

　　填充了矿物油的密封胶，胶里的矿物油会渗透到塑料薄膜里面，使其变得不平整，就好像一张纸，被水润湿后，很难再恢复平整一样。

　　今天小编给大家介绍了两种鉴别密封胶有没有填充矿物油的方法，非常简单、实用，适合大家在办公室或者工地现场快速鉴别密封胶质量的好坏。特别是第二种方法，大家可以自己动手，亲眼见证自己选用的密封胶质量的好坏。以后，大家选用密封胶产品，用这两种快速鉴别的方法，可以避免选用填充矿物油的劣质密封胶，保证工程质量用胶安全！

　　明天，小编将为大家介绍如何让幕墙接缝用耐候胶不开裂，敬请期待呦！
