石材幕墙勾(栓)槽(孔)连接配合构造及其质量控制(二)

通槽(短平槽)开槽允许偏差见表3。

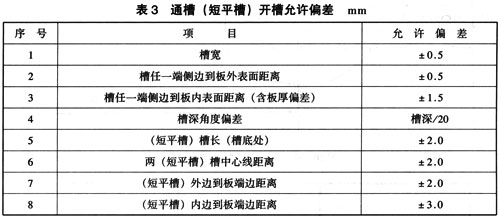

    表3  通槽(短平槽)开槽允许偏差  mm

    6．3弧形短槽式

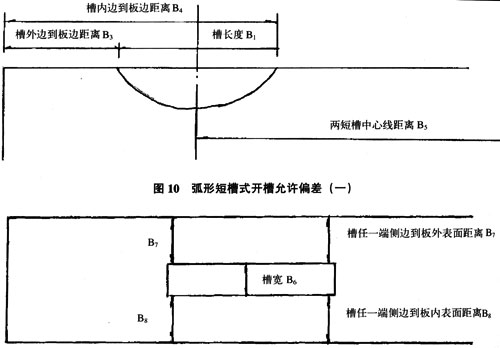

    弧形短槽式开槽允许偏差应符合表4·的要求。

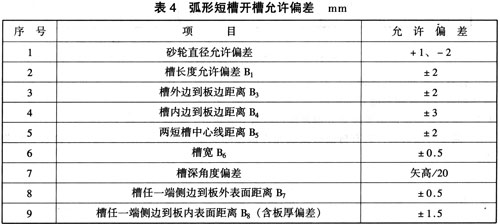

    表4  弧形短槽开槽允许偏差

    6．4  背栓式
    钻孔要用背栓式石材自动钻孑L机钻孔，不宜采用手提式钻孔机钻孔，孔位与孔距允许偏差见表2，钻孔允许偏差见表5。

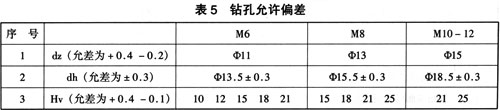

    表5钻孔允许偏差


    石材面板安装允许偏差对石材承载能力和幕墙质量至关重要，在安装时要严格掌握才能达到设计要求和幕墙安装使用。

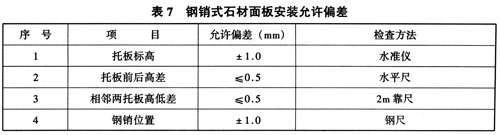

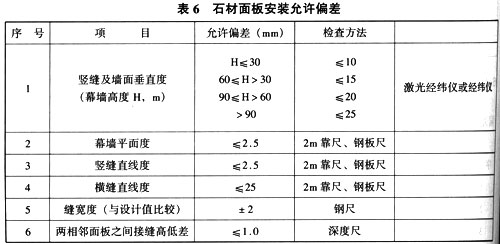

     4.1钢销式石材面板安装允许偏差除符合表6要求外，还应符合表7的要求。

    4.2 通槽（通长勾）式石材面板安装允许偏差除满足表7的要求外，还应符合表8的要求。

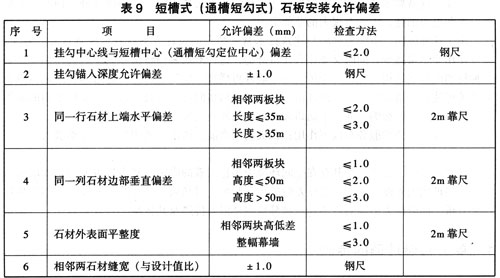

    4.3短槽式（通槽短勾式）石板安装允许偏差见表9

    4.4 背栓式石材面板安装允许偏差除符合表6的规定外，还要达到表10的要求。
