　　由图2-11b、图2-11c可知，溅射电功率和膜层的透射率、反射率成线性关系。随着溅射电功率的增加，透射率逐渐减小，反射率逐渐增加。这说明随着Cr-CrN膜层厚度的加，透射率减小，反射率增加。

　　图2-11d中溅射电功率与表面电阻的关系曲线不呈线性关系，但为一条有规律的曲线，随着膜厚的增加，表面电阻逐渐下降。Cr-CrN膜主要控制了膜系的阳光透射率和反射率，决定着整个膜系的遮阳系数。当膜层的透射率从8~35%变化时，其遮阳系数从0.25变化至0.55。

　　第一层SnO₂膜的测定条件，是在保持第二层SnO₂膜层厚度不变，并恒定膜系的光透射率为20%±1.5%。通过逐步增加第一层SnO₂膜的厚度，鉴别反射光的颜色，其结果见表2-32。

表2-32 第一层SnO₂膜厚与膜系反射色关系

第一层SnO2膜溅射 电功率(kW)	<4~6	<5	<7~9	<10~15	<17~18
膜厚度(nm)	<18~22	<30	<40	<80	<90
反射光	灰色	金黄色	青铜色	蓝色	绿色

　　实际上，随着第一层SnO₂膜厚度的变化，各种颜色变化是逐渐过度的。其中金黄色的区域比较小，银色、表铜色和蓝色比较稳定，反射色区域比较开阔。

　　在SnO₂膜.形成过程中，伴随着化学反应：

　　Sn + O₂ →SnO₂

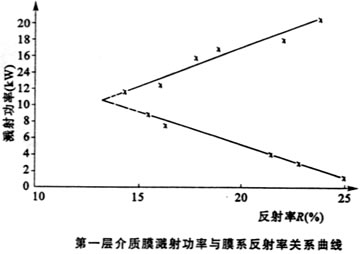

　　这一反应是在溅射室内发生的，形成SnO₂与玻璃的SiO₂在结构上相似，SnO₂膜与玻璃表面之间是通过分子键力的物理结合，能比较牢固地结合在一起，从而保证了膜层的牢固度。图2-11e所示的第一层介质膜的膜厚与膜反射率的关系曲线存在一个转折点。在介质膜的膜层较薄阶段，膜系的反射率随着膜厚的增加而下降，达到转折点(转折点在溅射功率为7~9kW之间，厚度为35~45nm之间，反射率为13%~14%)后，随着厚度的逐渐增加，反射率逐渐上升。这种现象的出现原因如下：金属膜层的反射率比该介质膜层的高，当在较高反射率的膜面上涂加一层反射率较低的膜层时，会降低整个膜系的反射率，而且表面上反射率较低的膜层越厚，其影响越大，因此，就出现了在开始阶段随着第一层介质膜厚度的增加，反射率逐渐下降的现象。但是，当介质膜厚度增加到一定程度时，对光线起主导反射作用，由金属膜转为第一层介质膜，金属膜对反射率的作用已变得较小，所以就会出现经过一个转折点后，膜系的反射率随着第一层介质膜厚度的增加而上升。

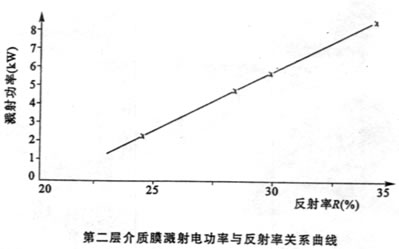

图2-11e 　　当仅镀Cr-CrN及第二层SnO₂膜，并保持透射率不变(透射率保持在20%±1.5%)时，测得不同厚度的第二层SnO₂膜与膜系反射率的关系如图2-11f所示。

图2-11f 　　由图2-11f可知：膜系的反射率随着第二层SnO₂膜厚度的增加而逐渐上升。这是由于第二层SnO₂膜位于反射率较高的Cr-CrN膜的后面，增加了膜系的厚度，而使膜系的反射率增加。这与第一层SnO₂膜对膜系反射率的影响有所区别。这层SnO₂膜致密度较高，是Cr-CrN膜较为理想的保护膜层。


　　综上所述，阳光控制玻璃各层膜的功能归纳为：第一层膜的厚度决定镀膜玻璃反射光的颜色；第二层膜的厚度决定镀膜玻璃的透射率和反射率；第三层膜对镀膜玻璃的膜层主要起保护作用，其厚度对镀膜玻璃的反射率也有一定的影响。在技术文件中要标明颜色代号和透光系数(如南玻宝石蓝有SBL8、SBL12、SBL20；蓝色有TBG20、TBG30、TBG40)。
