　中国门窗＆配套材料网 >> 行业新闻 >> 正文

中空玻璃密封胶出现溶解、溶胀的根源

来源:济南华亚密封胶有限公司　作者:钟志红　日期:2007-4-17 　页面功能【字体：大中小】【打印】【投稿】【评论】【啄木鸟】

　　　　　　－－含矿物油的玻璃胶装框是中空玻璃丁基/硅酮中空玻璃密封胶出现溶解、溶胀的根源之一

（二）丁基胶/硅酮胶/玻璃胶相容性试验结果与讨论

　　（1）丁基胶/硅酮胶相容性

　　国内某品牌丁基胶、国外某品牌丁基胶及华亚130型丁基胶分别与国内某品牌硅酮胶、国外某品牌硅酮胶及华亚Ⅱ型硅酮中空玻璃密封胶做交叉相容性试验，硅酮胶厚度均设计为3mm，试件经室温30天放置及90℃/168h热处理，分别检测丁基胶的溶解及硅酮胶的溶胀状况，试验结果见表（四）。

　　可见，所采用的国内外丁基胶和国内外硅酮胶在室温30天放置及90℃/168h热处理后，均未出现丁基胶溶解及硅酮胶的溶胀现象，说明所采用的丁基胶和硅酮胶是完全相容的。
　　

表（四）丁基胶/硅酮胶的相容性比较

	国内某品牌硅酮胶	国外某品牌硅酮胶	华亚Ⅱ型硅酮胶
国内某品牌丁基胶	室温30天及90℃/168h均未出现丁基胶溶解或硅酮胶溶胀现象。
国外某品牌丁基胶
华亚130型丁基胶

　　（2）丁基胶/玻璃胶的相容性

　　丁基胶分别采用国内某品牌丁基胶、国外某品牌丁基胶及华亚130型丁基胶，硅酮胶厚度设计为0mm，即不施涂硅酮胶，而是在丁基胶上直接施涂市售的含矿物油的玻璃胶3mm，检测室温放置玻璃胶与丁基胶的相容性。试验结果见表（五）。

表（五）丁基胶 /玻璃胶相容性比较

	国内某品牌丁基胶	国外某品牌丁基胶	华亚130 型丁基胶
市售含矿物油的玻璃胶	2h已出现丁基胶溶解现象	2h已出现丁基胶溶解现象	2h已出现丁基胶溶解现象

　　可见，采用含矿物油的玻璃胶与国、内外丁基胶直接相接触，在极短的时间内（小于2h）均出现了丁基胶溶解现象。

　　（3）丁基胶/硅酮胶/玻璃胶的相容性

　　① 玻璃胶厚度对丁基胶/硅酮胶/玻璃胶相容性的影响

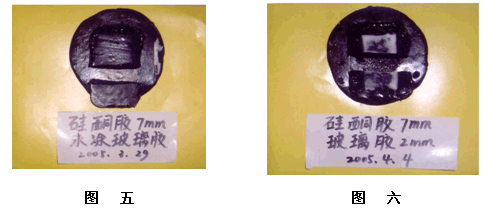

　　在此丁基胶/硅酮胶/玻璃胶相容性中，丁基胶采用华亚130型丁基中空玻璃密封胶，厚度均为6mm；硅酮胶采用华亚Ⅱ型中空玻璃密封胶，厚度为7mm；玻璃胶采用市售的含矿物油的玻璃胶，厚度设计为0mm、1mm、2mm和5mm，试件室温放置，每间隔适当小时后，从硅酮中空玻璃密封胶边部慢慢地与丁基胶分离，观察分离部位丁基胶的溶解情况，指触有无明显物质粘黑手上，同时观察硅酮胶有无异常。试验结果见表（六）及图（五～七）。

表（六）玻璃胶厚度对丁基胶/硅酮胶/玻璃胶相容性的影响

0mm

1mm

2mm

5mm

7mm

对丁基胶的影响

240小时丁基胶与硅酮胶完全分离，且分离界面光滑无异常现象

240小时出现少量拉丝但不粘手黑

73．5小时出现丁基胶溶解

49小时出现丁基胶溶解

对硅酮胶的影响

硅酮胶无冒油现象

硅酮胶均不同程度地出现冒油现象

　　从表（六）可见，硅酮胶厚度一定时，随着涂敷的玻璃胶厚度增加，相应地玻璃胶内的矿物油总量增加，因而有更多的矿物油通过硅酮胶进入丁基胶而使丁基胶溶解，因此丁基胶出现溶解现象的时间减短，亦即丁基胶越快出现溶解。同时，与玻璃胶接触的硅酮胶都不同程度地有冒油现象，即硅酮胶被玻璃胶内的矿物油溶胀了。当硅酮胶上不涂敷玻璃胶时，则丁基胶与硅酮胶均未出现异常现象

　　② 硅酮胶厚度对丁基胶/硅酮胶/玻璃胶相容性的影响

　　在此丁基胶/硅酮胶/玻璃胶相容性中，丁基胶采用华亚130型丁基中空玻璃密封胶，厚度均为6mm；硅酮胶采用华亚Ⅱ型中空玻璃密封胶，厚度分别设计为0mm、3mm、4mm、5mm、6mm 和7mm；玻璃胶采用市售的含矿物油的玻璃胶，厚度为1mm，试件室温放置，每间隔适当小时后，从硅酮中空玻璃密封胶边部慢慢地与丁基胶分离，观察分离部位丁基胶的溶解情况，指触有无明显物质粘黑手上，同时观察硅酮胶有无异常现象。试验结果见表（七）。

表（七）硅酮胶厚度对丁基胶/硅酮胶/玻璃胶相容性的影响

		0mm	3mm		4mm	5mm	6mm	7mm
1mm	对丁基胶的影响	2小时已出现丁基胶溶解	18小时出现丁基胶溶解		24小时出现丁基胶溶解	41.5小时出现丁基胶溶解	73.5小时出现丁基胶溶解	240小时出现少量拉丝但不粘手黑
	对硅酮胶的影响	/		硅酮胶均不同程度地出现冒油现象

　　当玻璃胶厚度一定时，亦即玻璃胶内所含的矿物油总量一定时，随着硅酮胶厚度相应地增加，由于玻璃胶内的矿物油通过硅酮胶扩散进入丁基胶的路线增长，所需要的时间因而要长，故丁基胶出现溶解的时间相应地延迟。这种现象也可以从表（七）看出。但随着硅酮胶的厚度增加到一定程度，使得玻璃胶内的矿物油到达硅酮胶与玻璃胶的界面时，其含量不足于使丁基胶产生明显的溶解，随着时间的推移是否会对中空玻璃产生致命的影响还难于定论。无一例外地所有硅酮胶均出现冒油现象，即硅酮胶被玻璃胶内的矿物油溶胀了。

　　从上述的案例和所做的试验结果分析，中空玻璃装框使用含矿物油的玻璃胶与中空玻璃外道硅酮密封胶接触，中空玻璃内、外道密封胶迟早会出现问题，从而影响了中空玻璃的质量。。因此说，含矿物油的玻璃胶不能用于丁基/硅酮中空玻璃的装框，这类有害的矿物油更不能混入中空玻璃胶中，用于加工中空玻璃。

【济南华亚密封胶有限公司】近期热点:

·专访济南华亚密封胶有限公司销售经理吕丽芳

·2010博览会：济南华亚密封胶有限公司展台

·丁基/硅酮胶双道密封是中空玻璃的“金婚搭档

【了解更多详情访问】
· 企业专区: hymfj.vip.alwindoor.com
【马上采购该企业产品】
· 网上商城: hymfj.51mqw.com

门窗幕墙第一手资讯! 上中国幕墙网 news.alwindoor.com 手机访问地址 3g.alwindoor.com

上一篇：建筑密封胶应用的设计、选材、施工
下一篇：丁基/硅酮胶双道密封是中空玻璃的“金婚搭档”

【回到顶部】

中国门窗配套材料网热点导读

www.windoor168.com

建筑门窗配套件行业资讯集锦：汇集行业最新资讯、专家最新技术论文..... 　　　2012年度建筑门窗配套件行业“用户首选品牌”调查活动：为促进建筑门窗配套件行业健康发展，提高整个行业的品牌意识...... 　　第三届建筑门窗配套件行业科技创新论文大赛：第三届建筑门窗配套件行业科技创新论文大赛颁奖盛典在广东省佛山市隆重召开...... 　　第十届建筑门窗配套件行业技术交流会：2011年10月31-日，第十届建筑门窗配套件行业技术交流会在北京圆山大酒店顺利召开......
