浅介新型活动铝门窗百页五金配件的使用

来源:陈平朴永日　作者:陈平朴永日　日期:2007-4-18
页面功能【字体：大中小】【打印】【投稿】【评论】

一、前言：
随着现代建筑工业的蓬勃发展，人民生活水平的不断提高，人们对居住环境提出了更高的要求。安全、舒适、清净的居住环境日益为大众所青睐。
人们不仅对新型的铝合金窗感兴趣，而且需要既能大量通风换气、又能遮阳的新型活动铝合金百

一、前言：
    随着现代建筑工业的蓬勃发展，人民生活水平的不断提高，人们对居住环境提出了更高的要求。安全、舒适、清净的居住环境日益为大众所青睐。

    人们不仅对新型的铝合金窗感兴趣，而且需要既能大量通风换气、又能遮阳（词条“遮阳”由行业大百科提供）的新型活动铝合金百页窗；在这种情况下，我公司顺应形势，推出了能满足新型百页型材的活动百页五金配件；在国内仍属首次。

二、活动百页五金配件的优点：
     铝合金活动百叶窗作为一种新型百页窗，就目前而言，是一种比较高档的窗型。适用于高档豪华公寓、住宅及公共设施。也适用于家庭浴室、厨房、阳台等需要大量换气通风、又能起很好密封作用的地方。

    百页窗的百页开启系统与百页窗的多点锁系统各自独立，互不相干。窗户的开启与百页的开启没有任何关系；这样，在窗户关闭时也能使百页开启，使室内的空气与室外流通，而且与通风器相比，其换气的速度与质量远远优于通风器；

    百页窗还可以在任何开启位置定位；通过百页板角度的调整，在享受到适宜的通风的同时，还可以有效调整采光度、享受更惬意的阳光。还可以调整百页板角度，使室外的人看不到室内，但室内仍然可以有很好的通风效果。

    其外观漂亮，造价适中，操作简单，性能稳定，使用寿命长，易清洗；而且隔热、隔音、防雨、遮阳、防尘、密封性能优异；

传统的百页窗要么不能活动，要么隔热、隔音、隔雨、遮阳、防尘、密封性能效果都比较差。

    在采用了高档型材后，百页窗五金件的选择与安装也至关重要。因为它极大影响着百页窗的质量。

三、我公司的百页窗五金配件：

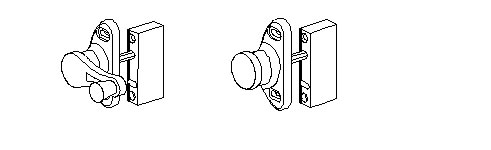

1、百页窗开启器（图1）：

图1

由手柄和开启传动机构组成，方便易行；手柄有两种形式；

主传动机构采用蜗轮、蜗杆传动系统，利用蜗轮、蜗杆的单向传动、反向自锁的性能，在百页开启以后在任意位置都可以定位。

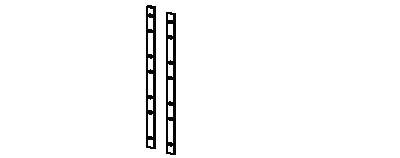

2、百页传动机构（图2）：

图2

由铝条组成；每边有两根铝条；每扇由四根铝条组成。

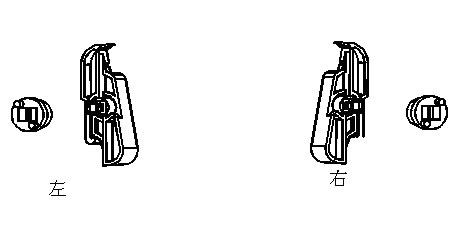

3、百页板连接机构（图3）：

图3

   由左右转子和左右夹片组成，数量由窗户的高度来决定；

4、附件：

   有时为了使最上面和最下面的固定板与窗扇之间起到安装更方便的作用，附加两个左右转子和两个固定夹片；

5、窗多点锁机构：

   根据窗扇、窗框的型材特点，可以任意选择多点锁机构；可以选择单边多点锁系统或三边多点锁系统（图4）；

图4

我公司产品全部采用高精度压铸模具和注塑（词条“注塑”由行业大百科提供）模具制造，尺寸精确；选材精良，全部采用优质压铸锌合金（词条“锌合金”由行业大百科提供）、加纤的聚酰胺、锡青铜等材料，不仅耐用、寿命长，而且有很好的弹性、强度、耐磨性、耐蚀性。

四、活动百页窗的安装步骤：
为了说明方便，这里用新型的百页窗型材来加以说明。

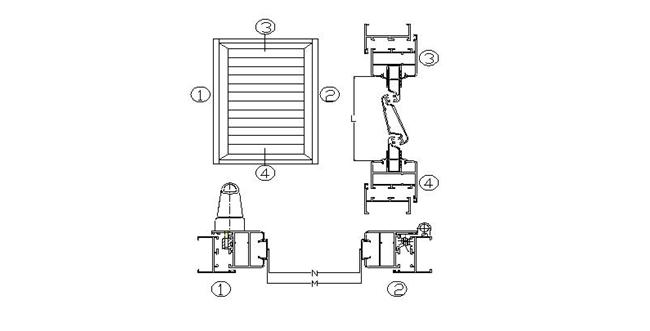

1、确定窗扇里框的尺寸后下料

（图5）

其中，上下固定百页板的长度按M；

中间活动百页板的长度可按N-9±0.5mm的长度来确定；

铝条的长度按L的长度来确定；

2、铝条上打孔，如图6示：

孔与孔之间要对称分布，间距要一致；否则会影响百页窗的密封性能。

图6

3、在百页窗两侧扣条上打孔，如图7示：

孔与孔之间要对称分布，间距要一致；否则会影响百页窗的密封性能。

图7

4、安装百页板夹片和转子（图8）

图8

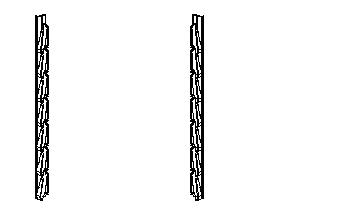

根据示意图，先把百页右夹片从扣条的正面插入￠11孔中，然后将右转子的正面按方向推进右夹片的后面；这时会听到一声“嘀”声；装好两片后要试推一下，以免装错；其余的安装方法类似；每隔60±0.1安装；安装左夹片和左转子也一样；注意安装时要保证左右夹片成对称状分布，以免装反，致使百页板无法同时插入；装好后如图9所示：

图9<

5、安装铝条：

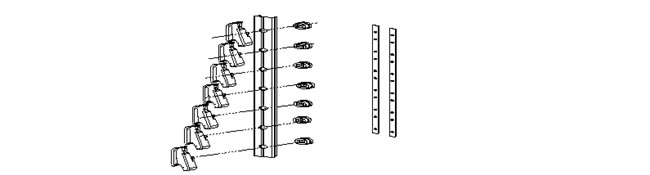

将转子的后面两个插销轴插进铝条上的已开好的￠4孔中，然后用热量软化插销轴，使之紧贴在铝条上（图10）；

图10

6、在型材上开百页窗开启器的安装孔：

孔的位置可选定，如图11所示：

图11

B=（L-60n）/2+9.5+60×(1、2、3等整数)
百页窗开启器可安装在百页窗左右扇材；可根据用户喜欢，安装在多个位置；理论上每个铝条的任何一个￠4孔均可以安装（除已占用的￠4孔）；

现在任选一个右面的位置安装；如图12所示；

图12

   装后要试验开启器的灵活性；有的型材因为型腔较窄，需要在型材内部加装垫块；垫块的厚度要准确，即Y轴方向的厚度；其它方向的尺寸可根据开槽位置的大小，可小一些；这时只需将垫块用一个螺钉固定即可。

7、安装开启器、百页扣条；

   首先将百页扣条的最上端、最下端突起部分铣掉。位置到固定百页板的弧形位置，此长度要根据窗扇的具体高度来确定。

   现安装开启器，将开启器的两个插销轴调到水平位置，将这侧的百页扣条的夹片位置也调到水平位置；然后对准开启器的两个插销轴，用手将百页扣条按进型材槽口中；这时会有“嘀”的一声；转动开启器的手柄，看是否起作用；之后用自攻螺钉将开启器两端固定（图13）。

图13
8、安装百页板
   转动开启器使右夹片处在水平方向。用手转动左夹片使之也处在同一方向的水平方向；

   现将上下固定百页板（已装好胶条）插入扇材的上下框中（需要用力推进），调整好距离；

   将中间活动百页板（已装好胶条）嵌入百页窗扇型材的两边夹片上（注意将百页板小的一端插入夹片带有滑槽口的一面）；用力推；此时会听到一声“嘀”声；装好第一片后要转动开启器，看是否安装正确；

   之后装最上端、最下端的活动百页；转动百页窗开启器，使百页关闭，看最上端、最下端的固定百页板与活动百页板的距离是否合适（两个胶条的位置要重合）；如果位置有问题，要重新调整固定板的位置；

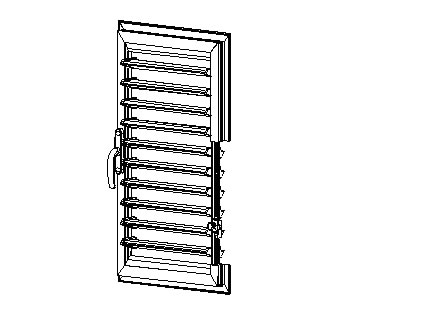

    之后要安装其它剩余的百页板；方法同上。如图14所示。

图14

9、转动开启器，看百页板运转是否顺畅自如，
10、安装窗的多点锁系统。

五、注意事项：
1、百页窗的高度可由300—1500mm,窗高尺寸最好是60×n+2×(60—75之间)（n为整数，即活动百页的数量）；宽度在300——1200mm之间；

2、百页窗的的各百页板预先下料时要精确，误差要控制在1mm以内。

3、上、下固定板与窗扇内层之间要打一层密封胶。

4、百页的防盗问题：

   百页在开启状态时是不防盗的；在关闭状态时是：如果百页板与夹片缝隙很小时，防盗能力较强；如果百页板与夹片缝隙较大时，防盗能力较弱；此问题仍是一个待研究的课题。

六、结尾：
    我国的门窗事业目前仍是一个蒸蒸日上的事业；相比欧美国家，我国的建筑门窗行业仍是一个落后的行业；

    目前门窗五金行业要积极研究开发高档五金件，提高原材料、生产工艺和质量控制水平，才能更好地满足不断增长的需求，彻底提高门窗的各项功能。

                                                             2003年9月25日
