2.3.3
耐酸性

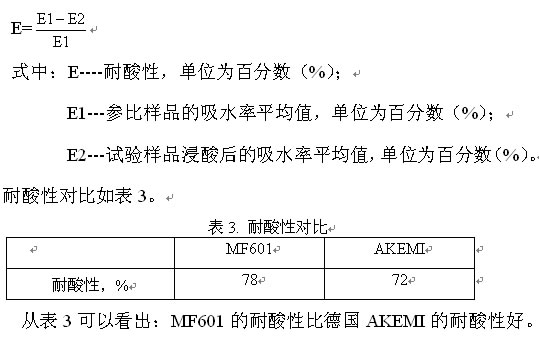

将进行完防水性试验的湿态下的试验样品直接放入体积分数为1%的硫酸溶液中浸泡48h，取出试样，用清水清洗干净，按照GB/T9966.3中4.1.1、4.1.2、5.2的规定进行吸水率试验和计算，烘干温度为60℃±2℃。耐酸性计算式为 ：
2.3.4 耐碱性

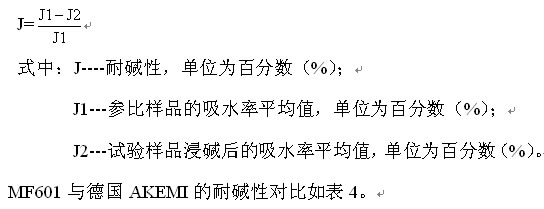

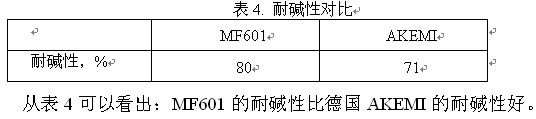

将进行完防水性试验的湿态下的试验样品直接放入过饱和氢氧化钙溶液中浸泡48h，取出试样，用清水清洗干净，按照GB/T9966.3中4.1.1、4.1.2、5.2的规定进行吸水率试验和计算，烘干温度为60℃±2℃。耐碱性计算式为 ：
2.3.5 耐紫外线老化性
将做完防水性试验的湿态下的试验样品直接放入500W直管高压汞灯紫外线老化箱内，灯管与箱体平行，试样与灯管的距离为500mm左右，试样表面空间温度为45℃±2℃，恒温照射300h后，取出试样，在温度23℃±2℃，相对湿度45%～70%条件下放置2h，称量其质量，精确至0.02g,，然后按照GB/T9966.3中4.1.2、5.2的规定进行吸水率试验和计算，烘干温度为60℃±2℃。

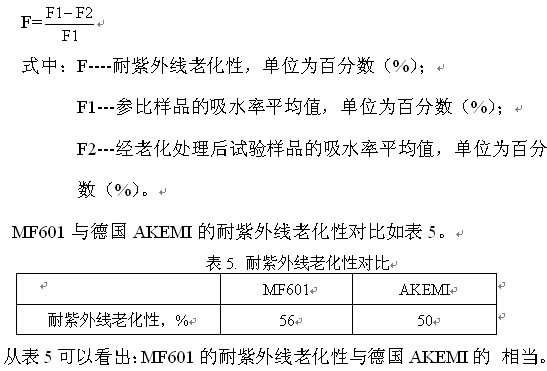

耐紫外线老化性计算式为：
2.3.6 稳定性

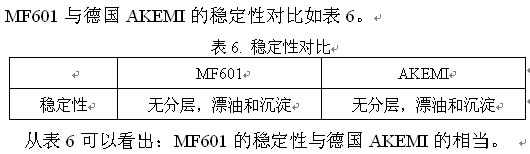

取10mL样品两份分别放入两支试管中，置于电动离心机的相对两面，以3000r/min的速度旋转5min，取出试管，观察有无分层、漂油和沉淀。
3.结论
通过以上的讨论可以看出：（1）MF601是由含氟类的有机硅烷、硅氧烷的低聚物、助剂、复合型环保有机溶剂为主要成分的渗透型防护剂。（2）MF601能渗透到石材的一定深度，形成一个纵深、持久的防护层，并保持石材的透气性，有效防止石材的水斑、白华、锈斑等各种病症的出现。（3）MF601具有良好的防水性、防污性、耐酸碱、耐紫外线老化性能，整体性能已达到或超过了国外同类产品的水平，是进行石材有效防护的理想材料。
MF898硅酮耐候密封胶
点击进入，了解更多产品信息<<<<<<<
上一页12下一页
